SMC 手術器械消毒輕量化托盤驅動模具創新

一、模具材料選擇：平衡精度保持性與醫用兼容性

醫療消毒托盤需耐受高溫高壓滅菌（如 134℃蒸汽滅菌）、化學消毒劑腐蝕（如含氯消毒劑），且模具表面需避免釋放有害物質，因此材料選擇需兼顧力學性能與醫用安全性：

核心模具鋼選型依據托盤精度要求分級選擇模具鋼，常見類型及適配場景如下：

? P20 鋼：適用于普通精度消毒托盤（尺寸公差 ±0.2mm），具備良好的加工性能與拋光性，成本較低，可通過表面鍍鉻處理提升耐磨性，使用壽命約 10 萬模次。

? 718 鋼：針對高精度托盤（尺寸公差 ±0.1mm），如帶分隔格、卡槽結構的復雜托盤，其硬度（HRC 30-35）與韌性平衡，經氮化處理后表面硬度可達 HV 800 以上，能長期保持模具精度，使用壽命提升至 15 萬模次以上。

? H13 鋼：用于需頻繁高溫模壓的場景（模壓溫度＞160℃），熱強性與熱疲勞性能優異，可避免模具因反復冷熱沖擊產生裂紋，適合批量生產（日均產能＞500 件）的消毒托盤模具。

2.表面處理技術必須通過表面處理實現 “抗菌、耐腐、易脫?！?三大功能，主流方案包括：

? 硬鉻鍍層（厚度 5-10μm）：表面光潔度可達 Ra≤0.02μm，耐磨性提升 3 倍，同時降低 SMC 材料與模具的粘連風險，且鍍鉻層化學穩定性強，可耐受醫用消毒劑長期侵蝕。

? 氣體氮化處理：形成深度 0.1-0.3mm 的氮化層，表面硬度達 HV 1000 以上，且無鍍層脫落風險（避免金屬離子遷移至托盤），符合醫療級材料的生物相容性要求（如 ISO 10993-5 細胞毒性測試）。

http://www.jiutai-mould.com/

二、模具設計核心要點：適配托盤功能與生產效率

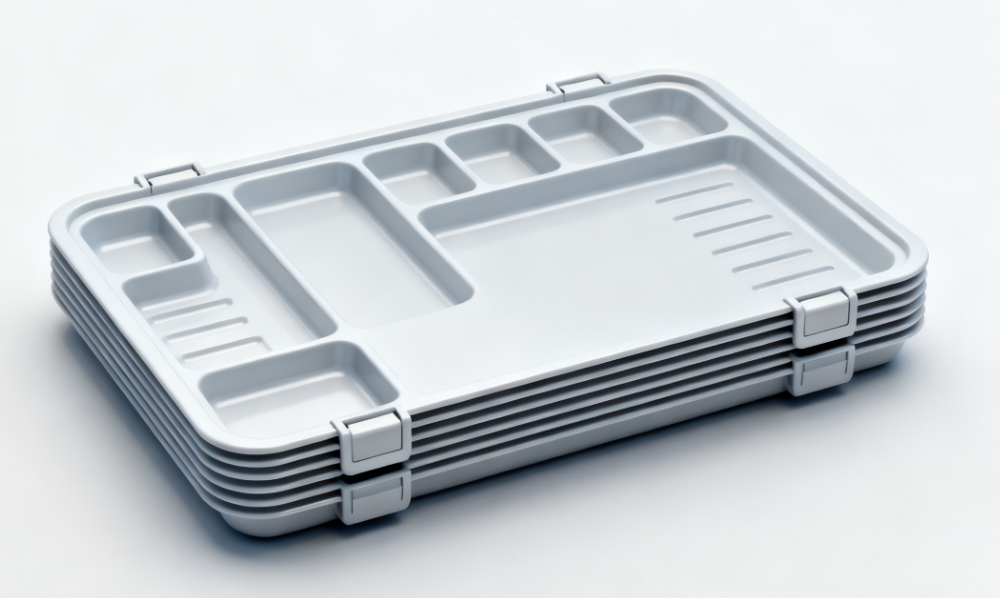

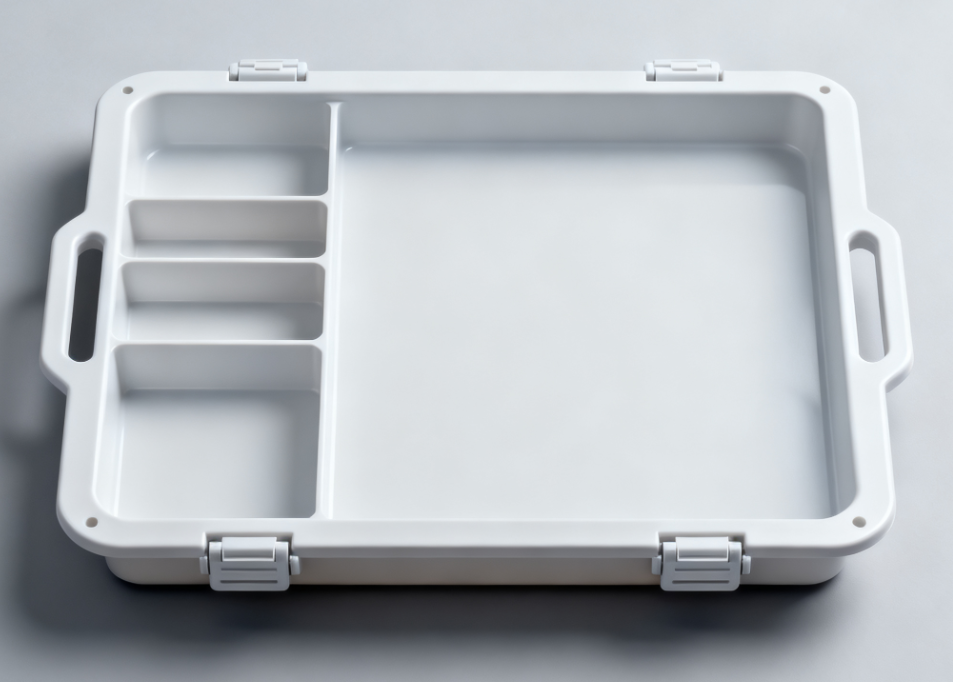

消毒托盤的結構特性（如分隔腔、排水孔、堆疊卡扣）及使用場景（反復滅菌、承重＞5kg），決定模具設計需重點突破三大技術難點：

1.精密結構設計

? 分型面與脫模系統：采用 “曲面分型 + 斜頂機構”，避免托盤分隔格、卡扣等復雜結構出現成型缺陷（如飛邊、拉傷）；脫模角控制在 1.5°-3°，確保脫模順暢同時避免托盤變形。

? 排氣系統優化：因 SMC 材料模壓時會釋放微量氣體，需在模具型腔邊緣設置 0.03-0.05mm 寬的排氣槽，防止托盤表面產生氣泡（氣泡直徑需＜0.1mm，避免細菌藏匿）。

熱管理系統采用多區域溫控設計，通過嵌入模具的加熱管（功率 500W / 組）與冷卻水道，將模溫均勻性控制在 ±2℃以內：

? 模壓溫度通常設定為 150-170℃，匹配 SMC 材料的固化特性；

冷卻水道與型腔距離保持 15-20mm，確保托盤成型后快速降溫（冷卻時間＜30s），提升生產效率。

數字化仿真優化借助 CAD/CAE 技術提前規避設計缺陷：

? 通過流場模擬分析 SMC 材料在型腔中的填充過程，優化澆口位置（通常采用側澆口，避免材料流動不均導致的纖維團聚）；

利用結構仿真驗證模具強度，如托盤承重部位對應的模具型腔，需通過有限元分析確保形變＜0.01mm，避免長期使用后托盤出現凹陷。

三、制造工藝：智能化與合規化雙輪驅動

醫療級模具需滿足嚴格的質量管控標準（如 ISO 13485 醫療器械質量管理體系），制造過程需整合精密加工與智能檢測技術：

1.精密加工流程

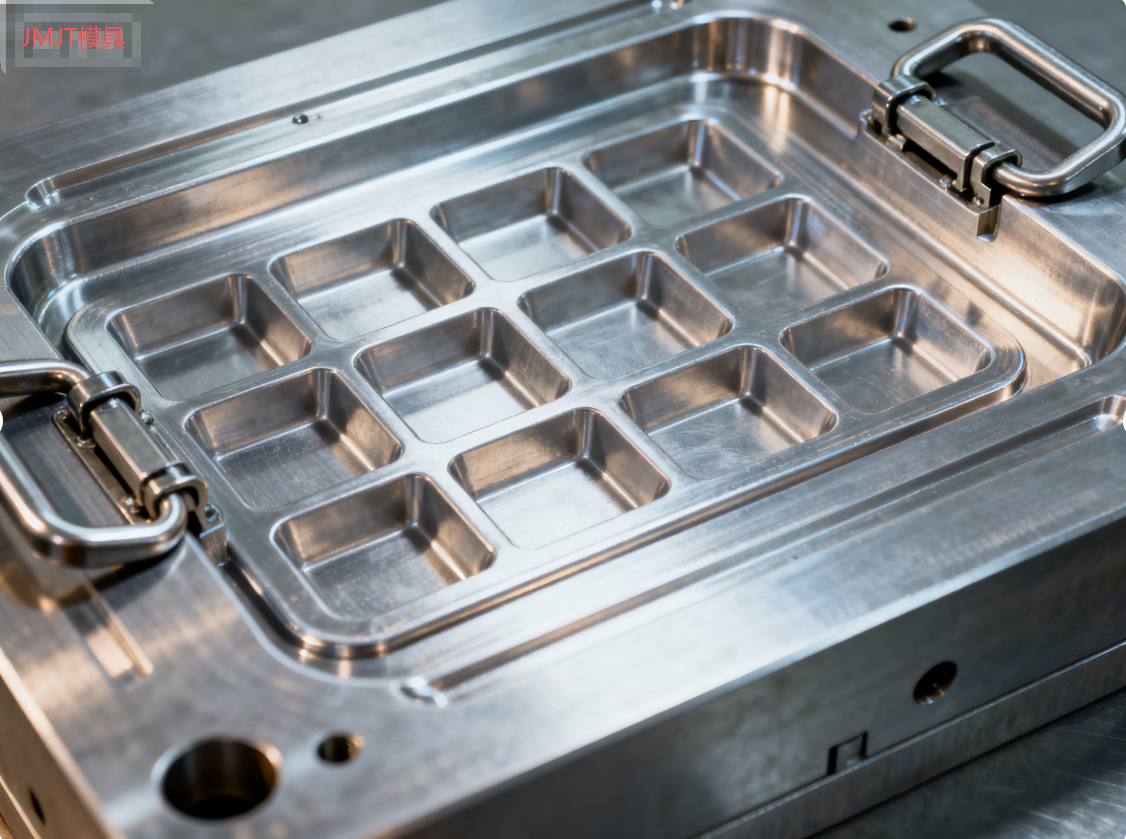

? 型腔加工采用五軸聯動數控機床，定位精度達 ±0.005mm，確保分隔格、卡槽等細節結構的成型精度；

? 拋光工序分三級進行（粗拋→精拋→鏡面拋），最終表面光潔度需達到 Ra≤0.01μm，減少 SMC 材料在型腔表面的殘留風險。

2.智能質量管控

? 模壓過程中通過傳感器實時采集溫度、壓力數據（采樣頻率 100 次 / 秒），結合 AI 算法調整工藝參數，將產品不良率控制在 1% 以下；

? 采用機器視覺檢測模具表面缺陷（如劃痕、凹陷），檢測精度達 0.01mm，避免缺陷傳遞至托盤產品。

四、行業發展趨勢：輕量化與智能化升級

隨著醫療耗材國產化推進與 SMC 材料技術突破，模具行業正呈現兩大升級方向：

1.輕量化托盤驅動模具創新

 生物基 SMC 材料（如蓖麻基樹脂基體）的應用，使托盤重量降低 30%，模具需適配新型材料的流動性特點：

? 優化澆口尺寸（直徑擴大至 8-10mm），提升生物基 SMC 的填充效率；

? 采用模塊化模具設計，實現 “同一模具兼容不同厚度（2-5mm）托盤” 的快速切換，滿足醫院個性化需求。

2.智能化生產整合

? 數字孿生技術應用：構建模具虛擬模型，實時映射物理模具的溫度、磨損狀態，提前預警維護需求（如鍍鉻層磨損至 3μm 時自動提醒返修）；

? 自動化集成：模具與機器人上下料系統聯動，實現 “SMC 片材投放→模壓成型→托盤取出→檢測” 全流程自動化，單條生產線產能提升至日均 1000 件以上。
